空压机联控系统

一、空压机联控系统系统概述

      本系统分为自控和监控两部分，其中自控部分采用力控组态和西门子smart 200 可编程逻辑控制器，来实现两台空压机的联控作业，而监控部分采用海康威视高清红外摄像机，全天候实时掌握设备间的状态。从而节省了人力，提高了设备的安全性，并有效的提高了生产效率。

    自控部分为手自动相结合的方式，来控制空压机的运行，让设备运行的更加稳定和理，使生产的气源能够满足产能的需求，达到供需之间的动态平衡。

二、空压机联控自控部分

     a)空压机手动就地操作

     1、将操作箱上的三位旋钮旋至“就地”，此时，触摸屏上“就地”文字闪烁；即可在操作箱上对相应设备进行手动就地启停操作。空压机工作时，运行指示灯亮。有故障时，“故障”指示灯亮。

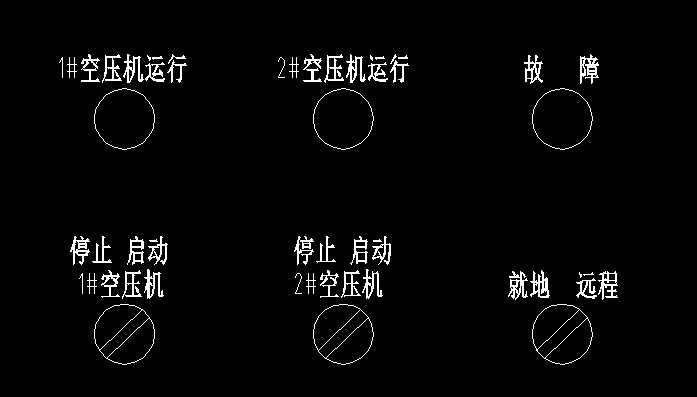

图一  配电箱面板布置图

     b)空压机远程操作

当三位旋钮旋至“远程”时，触摸屏上“远程”闪烁；远程时，操作在上位机进行。

     远程时系统有两种工作方式。即空压机单独操作方式及两台轮询方式，轮询时间上位机与触摸屏都可在线设置，单位为分钟。触摸屏设置时间在状态画面内直接设置即可。

三、触摸屏相关画面

     1、触摸屏可以显示空压机的出口压力、主机出口温度、环境空气温度实时值；并可显示空压机的运行、待机、加载、卸载状态。

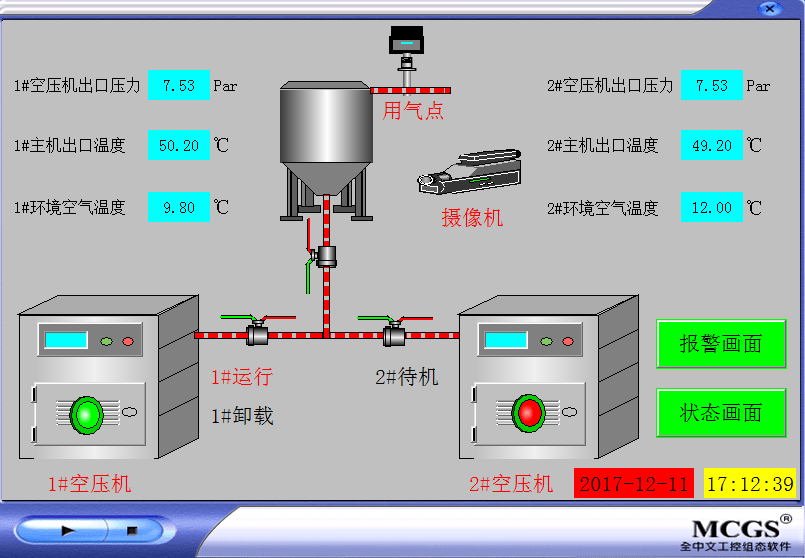

图二  触摸屏初始画面

    2、上位机工作方式为轮询时，轮训时间可在触摸屏上设置，单位为分钟。

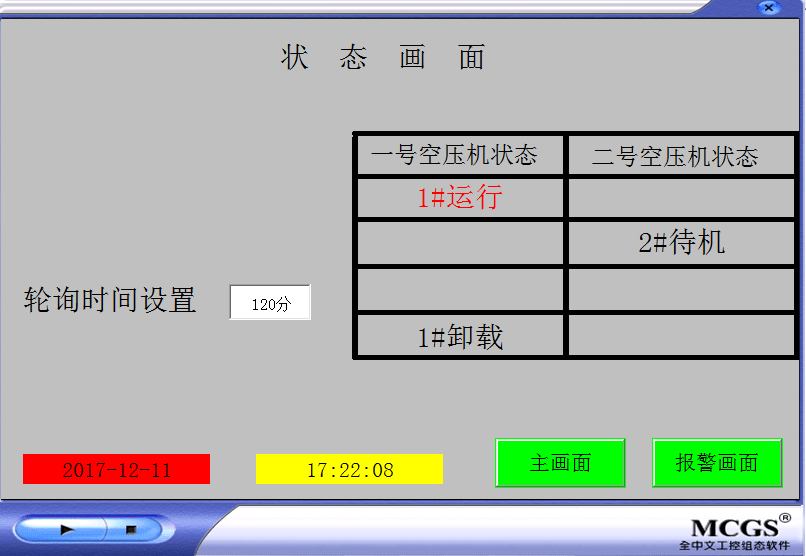

图三  触摸屏状态画面

   3、系统有故障报警时，报警画面显示相关报警信息。

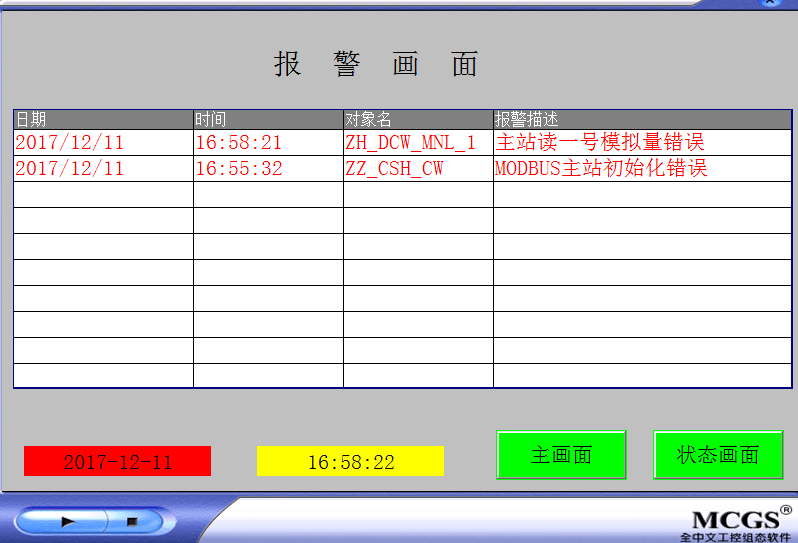

图四  触摸屏报警画面

四、上位机相关画面及操作：

     1、上位机启动时，组态软件可自动开启，进入空压机监控系统画面。

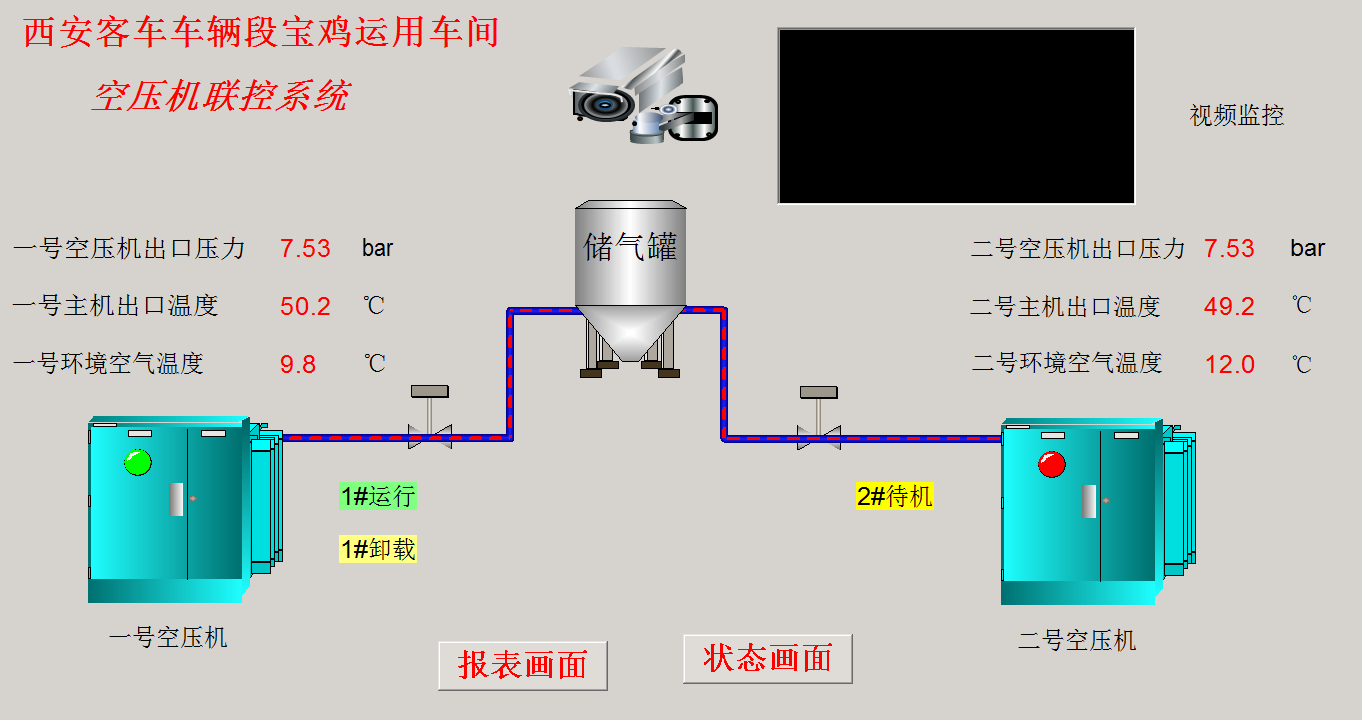

图五 上位机空压机监控画面

    在主画面中，有空压机的出口压力、主机出口温度、环境空气温度模拟量实时显示，并有空压机运行、待机、加载、卸载状态显示。

    在监控画面中有个现场视频监控小窗口，可随时观看现场设备，需要放大时可鼠标双击该画面，则视频窗口放大，再次双击视频窗口，画面还原。按下“状态画面”按钮，进入状态画面。

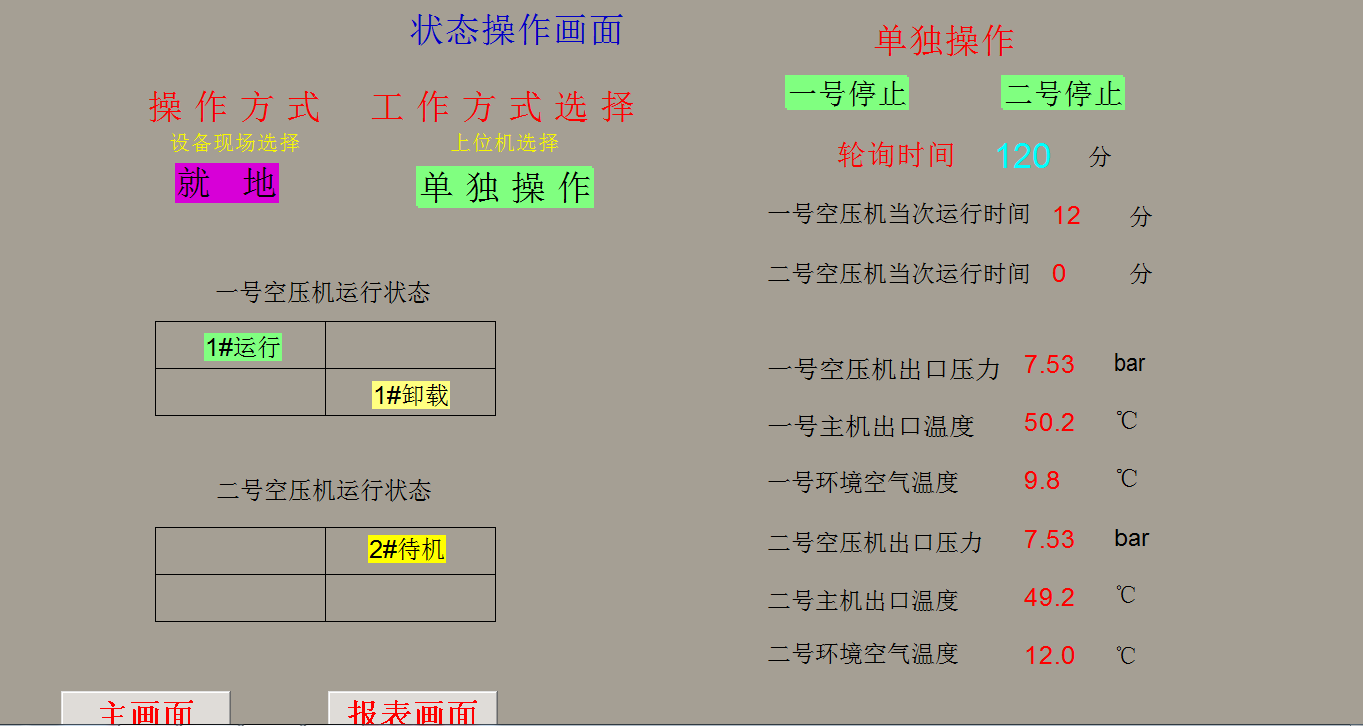

  图六  上位机状态画面

   2、该画面中，操作方式分为“就地”及“远程”，在现场配电箱面板上实现切换，上位机只能显示；

   工作方式分为单独操作及轮询方式，系统默认方式为单独操作方式；此时可在“状态画面”的单独操作部分，可分别按下一号及二号操作按钮，出现：

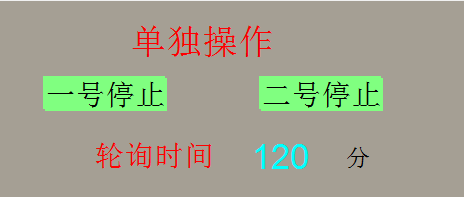

图七 单独操作

图八 一号空压机单独操作

   此时，按下“一号启动”后，再确认，一号空压机启动运行；二号操作方式相同。

图九  二号空压机单独操作

   可在线按下工作方式选择按钮，弹出小对话框：此时选择工作方式“两台轮询”或“单独操作”，在按下“确认”按钮即可。

图十 工作方式选择

   在轮询工作方式时，每台空压机当次运行时间实时显示，单位分钟。轮询工作方式结束及开始，空压机档次运行时间自动清零。

  3、报表画面

     在“主画面”或“状态画面”中，均可随时按下“报表画面”，此时可按时间查询两台空压机的实时压力、温度数据记录。

    每次查询总记录条数为1000条，可输入开始时间及结束时间。

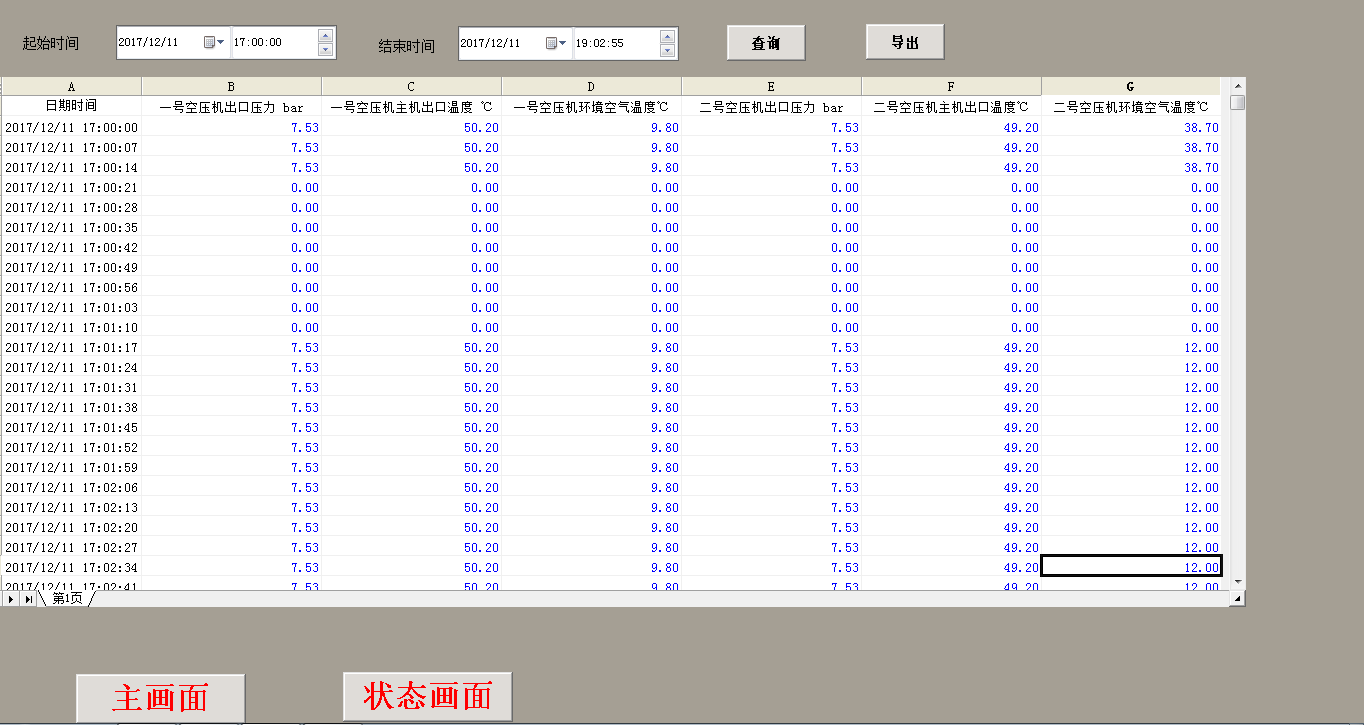

图十一  历史报表

图十二  报表查询开始及结束时间

在该画面中还有个导出按钮，该按钮可实现数据的导出，按下：

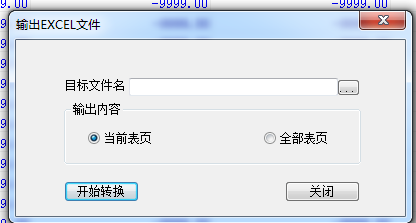

图十三  历史数据的导出

   此时，选择文件名及路径，空压机的实时数据可导出为EXCEL文件格式，以备存档及打印。

五、注意事项

1、定期检查操作箱线路，是否正常（线头脱落等）；观察摄像头供电是否正常。

2、定期检查交换机工作是否正常。

3、严禁将水杯和杂物放在主机和操作台上。

4、严禁将外网接入上位机和监控主机。

5、严禁将移动设备与主机连接，如U盘、移动硬盘、避免主机感染病毒。
