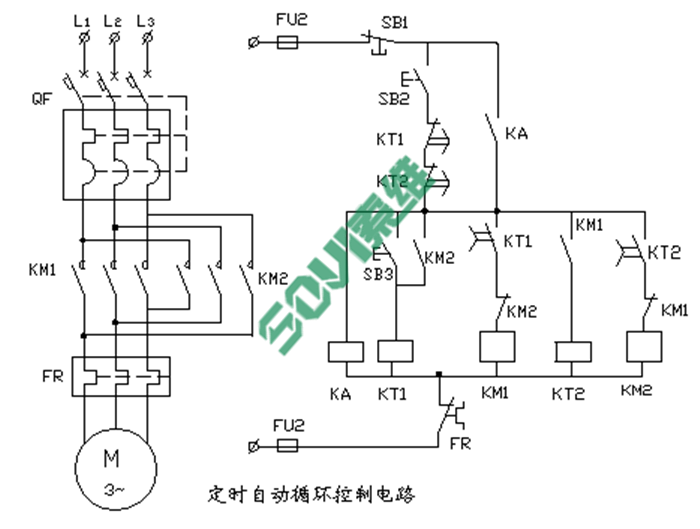

定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器KA吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮SB2串联的KT1、KT2断电延时闭合的动断触点是保证在电动机自动循环结束后，才能再次起动控制电路。 热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断开，保护了电动机。

说明：
1、 题图中的三相异步电动机容量为1.5KW，要求电路能定时自动循环正反转控制电机；正转维持时间为20秒钟，反转维持时间为40秒钟。
2、 按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。
3、 简述电路工作原理。
注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。
