维修背景

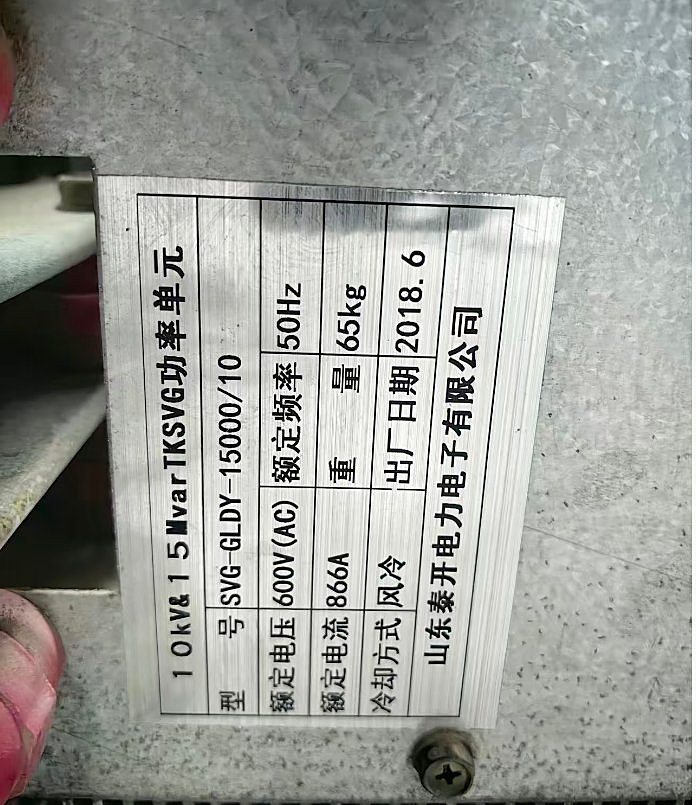

近日接到一家工业用户的维修委托，其变电站运行的山东泰开电力电子 TKSVG 链式静止无功发生装置（10kV/15Mvar）报功率单元故障，部分单元退出运行，装置无功输出受限。故障单元为 SVG-GLDY-15000/10 型（额定电压 600V AC，额定电流 866A，风冷，2018 年 6 月出厂，重 65kg），用户将故障单元拆下寄到我司检测修复。
故障现象与初检

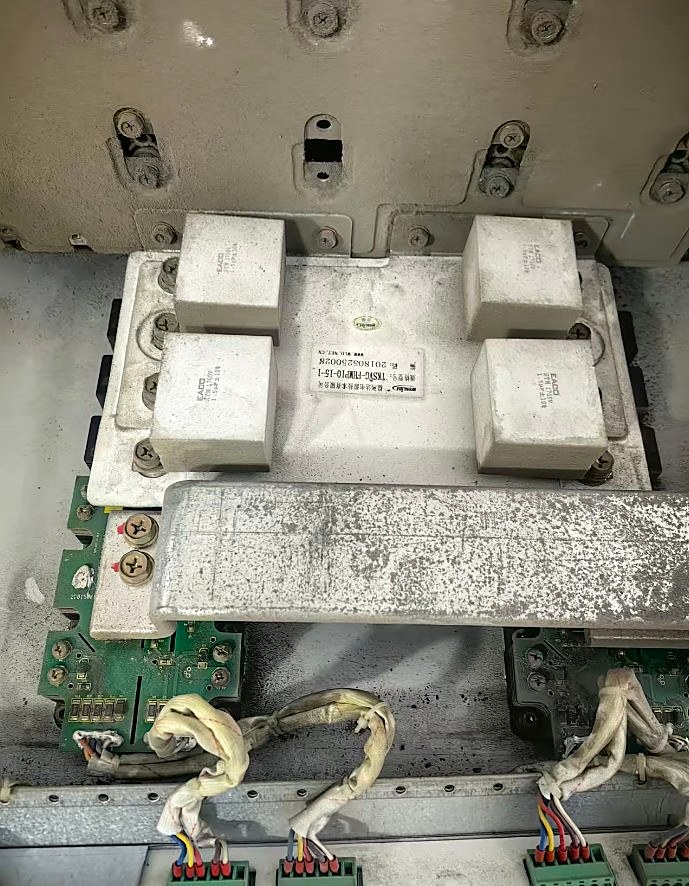

收到单元后先做外观与静态检查：单元内部为直流母线电容组（EPCOS 大容量电解电容）加 H 桥功率模块与驱动板结构，母排压接完好，电容无鼓包漏液；用万用表初步检测 IGBT 模块与母线电容，未见击穿短路。上电后单元仍报故障，控制信号与采样回路均无法正常建立，怀疑故障在单元内部供电与驱动回路。
检测与修复

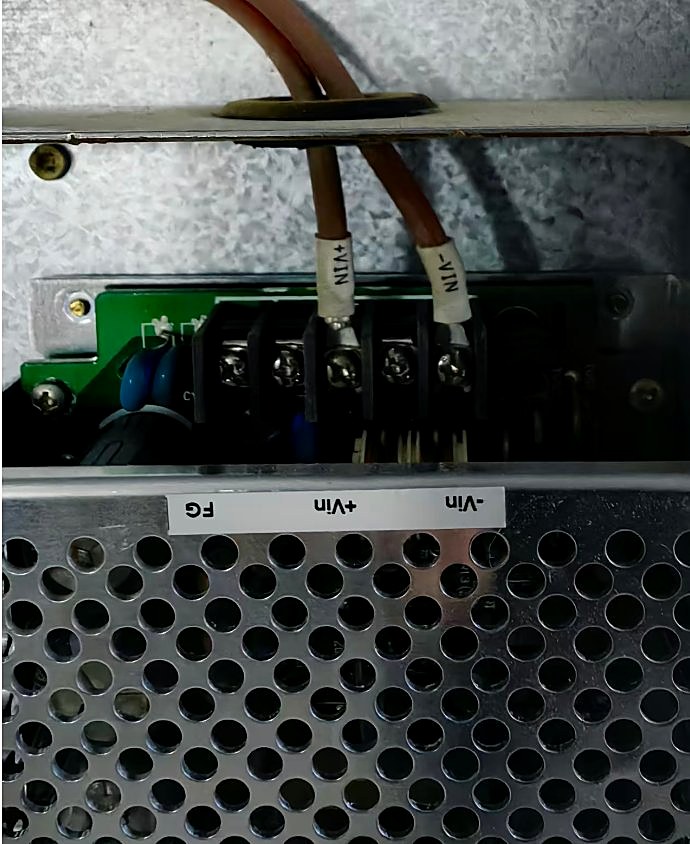

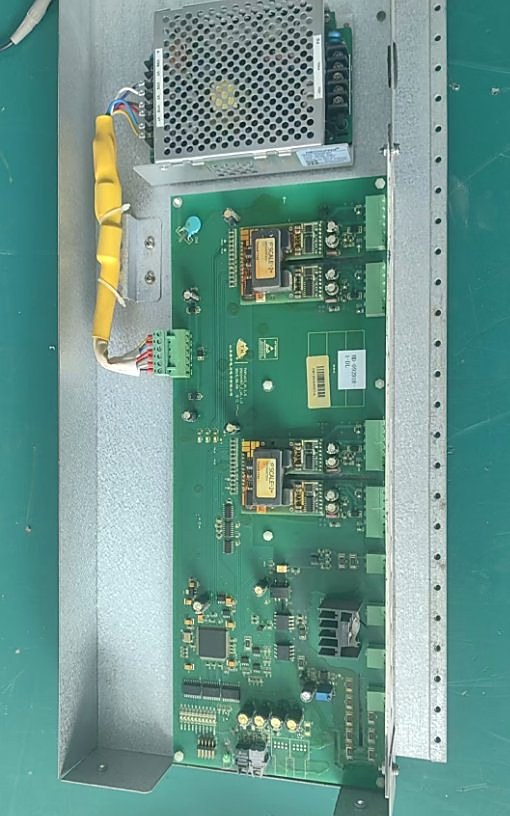

拆开单元逐级排查：单元用 DC-DC 开关电源模块（-VIN/+VIN/FG 输入端子）已失效，无输出，驱动板因此失去工作电源，IGBT 无驱动信号，单元上位控制器判定故障并封锁。按原规格更换开关电源模块，并对驱动板上的失效阻容器件与光耦逐一检测更换；母线电容组逐只做容量与漏电流测试，全部合格；单元内部做全面清灰处理，母排紧固、绝缘件检查无异常。
上机带载验证
修复后将驱动板与电源模块装回单元，先在检测台上给单元加辅助电源与控制信号：电源各路输出稳定，驱动波形正常，单元通讯自检通过；再接入高压测试回路做带载运行试验，单元输出电压、电流波形正常，温升在允许范围，连续运行无故障报警。单元发回用户装复后，TKSVG 装置重新投入运行，无功输出恢复正常，交付完成。
经验提示
链式 SVG 功率单元数量多，单元故障多由内部开关电源、驱动板器件老化或电解电容衰减引起，表现为单元报故障、装置降容运行。建议定期安排装置停电维护：清扫单元风道与散热器、检测电容容量、对报警单元及时检修更换，避免单元带病运行连带损坏 IGBT 与母线电容，扩大停机损失。
