维修背景
一台 QJGR-200/10 高压固态软启动柜（额定电压 10kV）在起动电机时频繁报过流跳闸，有时起动瞬间柜内伴有异响，现场电工多次复位后故障依旧，电机起动到半速即跳停，生产受到明显影响。用户怀疑阀组部分存在问题，将整套晶闸管阀组拆下寄到我司检测修复。
阀组结构与故障分析

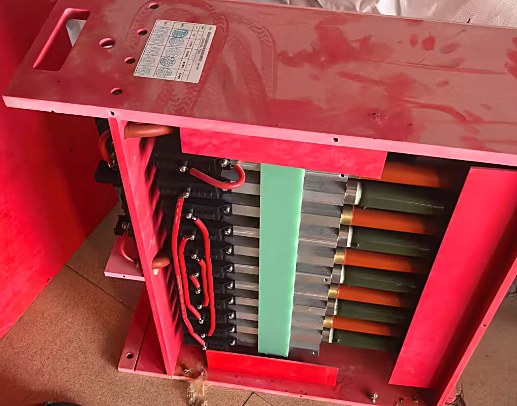

该阀组采用多只高压晶闸管串联分相布置，配铝型材散热器、绿色环氧绝缘板隔离与红色汇流母排连接，每相并联 R-C 吸收回路作换向过电压保护，串联晶闸管间由均压网络分担电压。高压软启动柜起动瞬间阀组承受全压冲击，只要其中一只晶闸管击穿短路或门极触发异常，其余串联器件承受电压骤增，就会连锁引发过流跳闸与异响。结合用户描述的故障现象，我们把检测重点放在晶闸管本体与吸收回路上。
阀组拆解与逐只检测

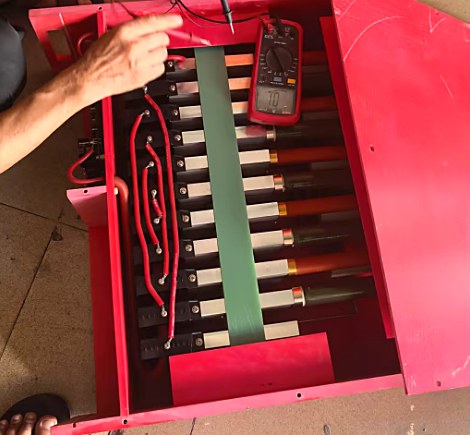

将阀组解体后，先用万用表二极管档对每只晶闸管做正反向初步筛查，再用数字表逐只复核阳极-阴极正反向阻值与门极-阴极阻抗：共查出一只晶闸管阳阴极间已击穿（正反向均近短路），另一只门极阻抗异常、触发特性变差。其余晶闸管正反向阻值正常、触发灵敏。同时对 R-C 吸收回路逐相检查，吸收电阻阻值正常、吸收电容无鼓包漏液，均压电阻网偏差在允许范围内，散热器与绝缘板清灰后重新装复。
修复与装机验证

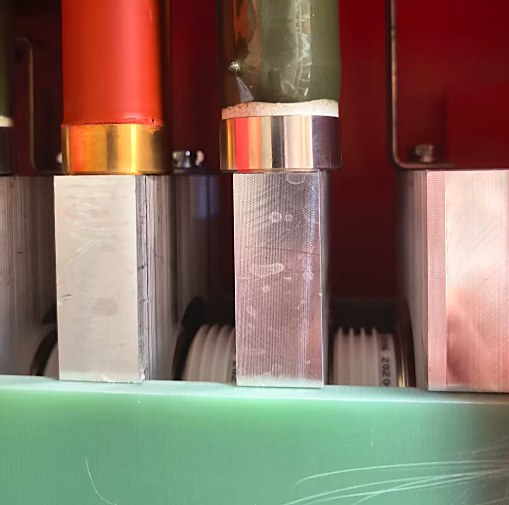

按原型号更换击穿与门极异常的两只晶闸管，涂覆导热硅脂并按原力矩紧固压装，恢复 R-C 吸收与均压接线后，对阀组做低压触发试验：三相触发波形一致、导通与关断正常。阀组装回柜体并接复母排后，现场空载试起动三次、再带电机满载起动，起动过程平稳无跳闸，柜内无异响，交付后回访运行正常。
经验提示
高压固态软启动柜的阀组故障多由单只晶闸管失效引发连锁跳闸，日常巡检建议：每半年停电清扫阀组与散热器粉尘；起动异常时第一时间断电验电，逐只检测晶闸管正反向阻值与门极阻抗；同时检查 R-C 吸收回路有无鼓包、脱焊；切勿带故障反复强行起动，避免击穿范围扩大、烧毁成组器件。
