维修背景
近日接到一家轨道交通装备企业的维修委托，其设备配套的长沙时铭轨道交通装备技术有限公司 GF220/24-D2 双电源模块出现故障，模块通电后直流输出异常，设备控制回路因失电无法正常工作。该模块为宽输入双路输出设计：输入 DC 200-1000V 或 AC 180-440V，额定输出 DC 24V/6A 与 AC 220V/0.6A，是轨道交通设备的供电核心部件，用户寄到我司进行检测修复。
模块结构与故障初检

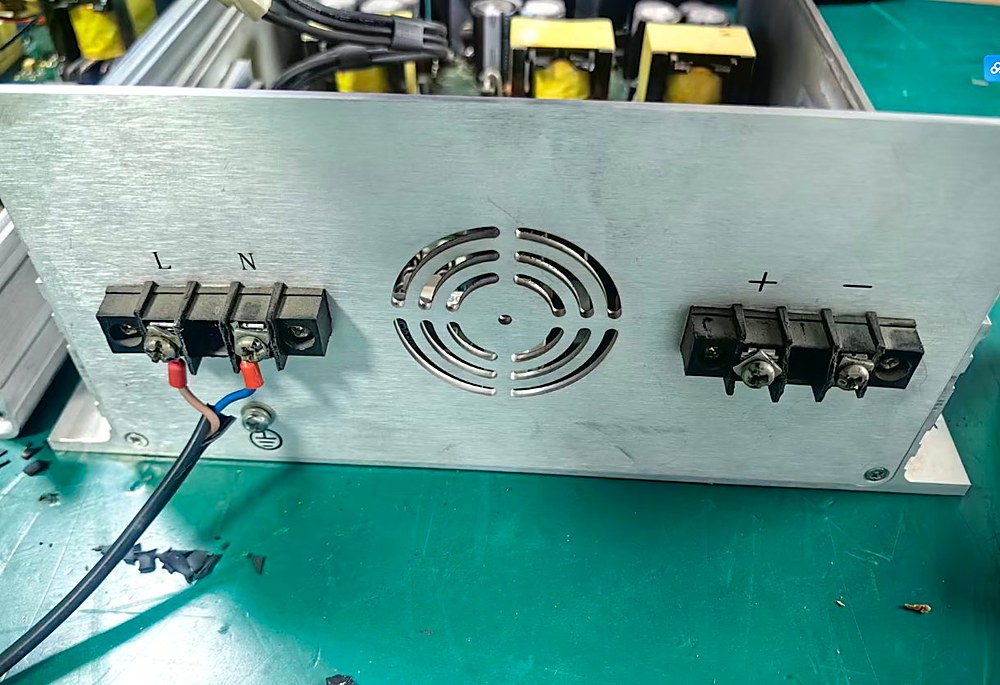

该双电源模块采用铝型材外壳密封结构，正面为 L、N 交流输入端子与 +、- 直流输出端子，中部设置散热风道；内部由主功率开关电源板与控制板组成，板上布置开关变压器、电解电容、肖特基整流器件与主控芯片等元件。上电初步检查：交流输入正常，DC 24V 输出端无电压，判定故障在模块内部开关电源部分。
拆机检测与器件更换

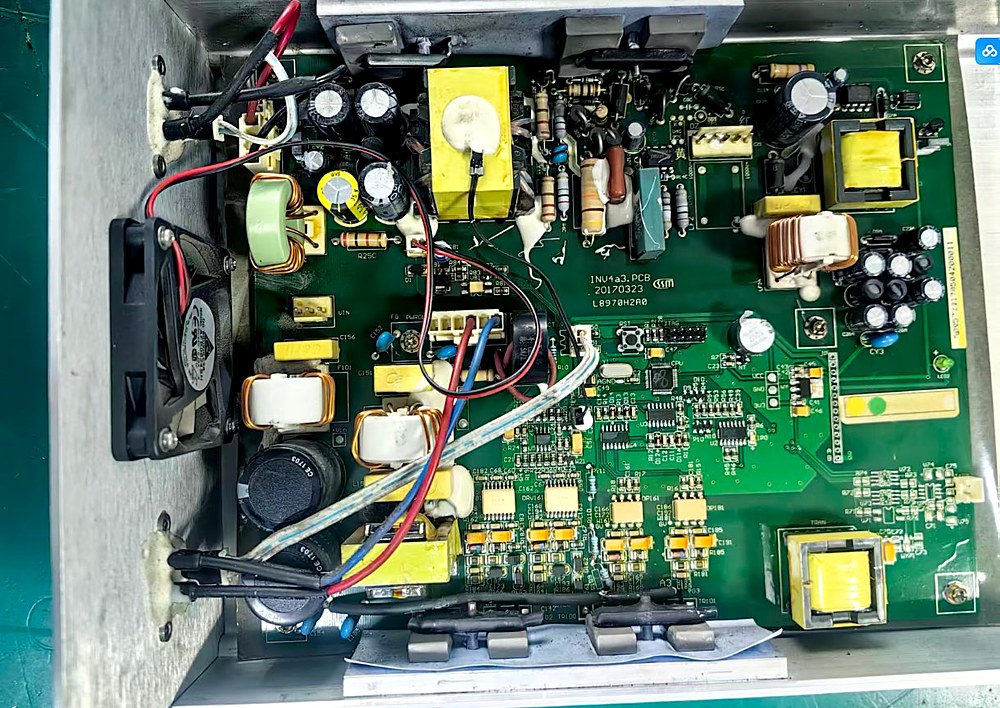

拆开外壳取出电路板，板号为 INVi4a3.PCB（20170323）。逐级检测：输入整流滤波部分正常；进一步检查发现板上一只电解电容已失容，开关电源振荡回路因此停振，导致输出端无电压；同时对板上开关管、肖特基整流管、各路变压器绕组及控制芯片逐一复核，其余器件均正常。更换失容电解电容，对板面粉尘做清洁处理，并对可疑焊点逐一补焊加固。
装机带载验证
修复后将电路板装回外壳，从 L、N 端子接入交流电源，在 +、- 输出端子接假负载做带载测试：DC 24V 输出电压稳定、纹波正常，满载连续运行两小时无异常发热，输出保护功能动作正常。模块装机到用户设备后连续运行稳定，交付完成。
经验提示
宽输入双电源模块长期运行后，电解电容失容是最常见的失效原因，表现为输出不稳、无输出或间歇停振。建议日常巡检：定期清灰并检查风扇运转是否正常；发现输出异常时及时断电送检，避免电容失效后母线电压异常连带损坏开关管与整流器件，扩大维修范围。
