维修背景
某企业配电室的一套新风光 SVG 高压动态无功补偿装置近期频繁告警，功率因数补偿效果明显下降，触摸屏上多项故障指示轮番点亮，装置自动退出运行后无法再次投入。现场电工复位重启后短时恢复，但故障很快复现。为避免无功考核超标与设备进一步损坏，业主将故障功率单元寄到我司进行专业检测修复。
故障现象与监控信息分析

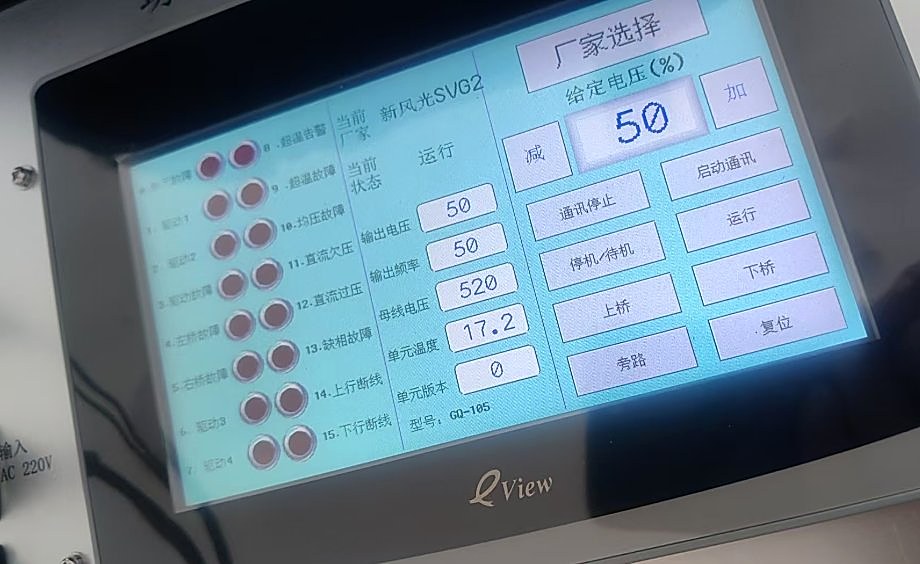

从监控触摸屏（QView 界面）读取的运行与故障信息显示：装置型号 GD-105 功率单元，母线电压 520V，单元温度 17.2℃，故障指示包含超温故障、均压故障、直流欠压、直流过压、缺相故障、上行断线、下行断线等多项告警。其中「均压故障」与「直流欠压」反复出现，是本次诊断的重点——级联式高压 SVG 的各功率单元直流母线电压应基本一致，若个别单元电容容量衰减、漏电流增大或驱动异常导致充放电不均衡，就会触发均压故障并连锁引发缺相、断线等告警。
功率单元拆解与检测

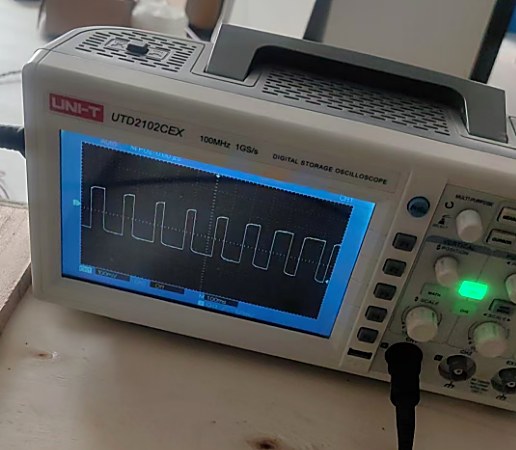

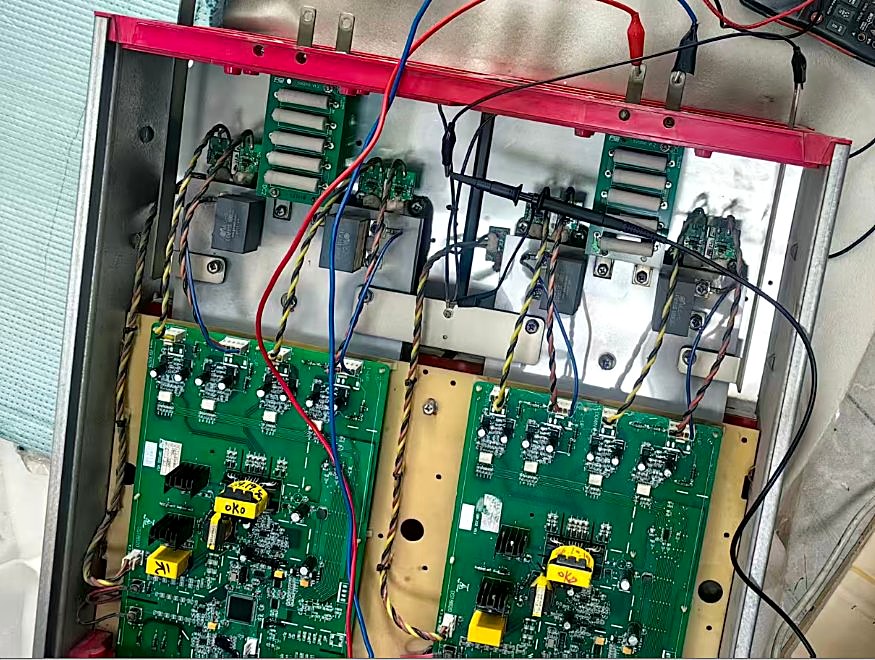

将功率单元解体后，重点检查三部分：一是直流支撑电容，用容量表逐只测量，发现两只电容容值衰减明显、超出允许偏差，是均压故障的直接原因；二是驱动板与 IGBT 模块，检查功率器件是否有击穿、驱动光耦与退饱和保护电路是否正常；三是整流与汇流部件，紧固母排连接螺栓，检查吸收回路水泥电阻与继电器触点状态。用示波器实测驱动板输出的 PWM 驱动脉冲，波形边沿陡峭、幅值稳定、上下桥臂互锁死区正常，确认驱动回路完好，故障范围锁定在电容与个别采样线束上。
低压上电测试与修复验证

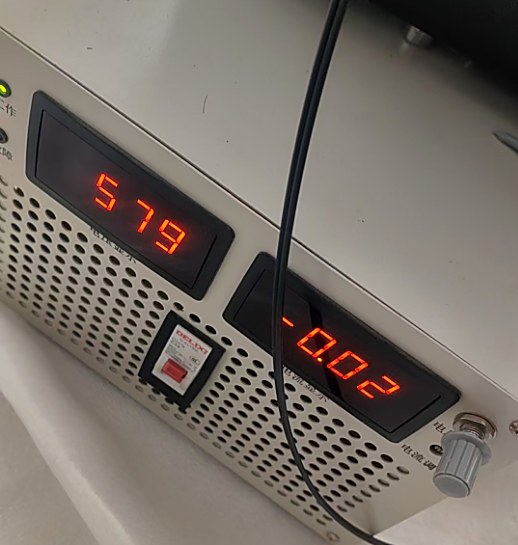

按原型号整组更换衰减电容并补齐采样线束后，先不接高压，用直流稳压电源给功率单元控制回路单独供电做低压模拟试验：电源输出 579V，电流近乎为零，控制板自检正常、驱动输出正常，单元通讯与采样数据回传正确。随后空载模拟投入，输出电压、输出频率显示稳定，各项告警全部消除。装回整机并带高压试运行后，各单元母线电压均衡一致，装置连续投运观察无任何故障灯点亮，补偿功能恢复正常。
经验提示
级联式高压 SVG 的功率单元数量多、工作环境粉尘与温差大，电容类器件衰减是均压故障的最常见原因。建议每年停电检修时：清灰并检查单元内电容鼓包与漏液情况，用容量表抽测母线电容；紧固母排与采样线束端子；核对各单元版本一致；发现单单元告警及时处理，避免长时间带病运行扩大损伤。
