案例背景

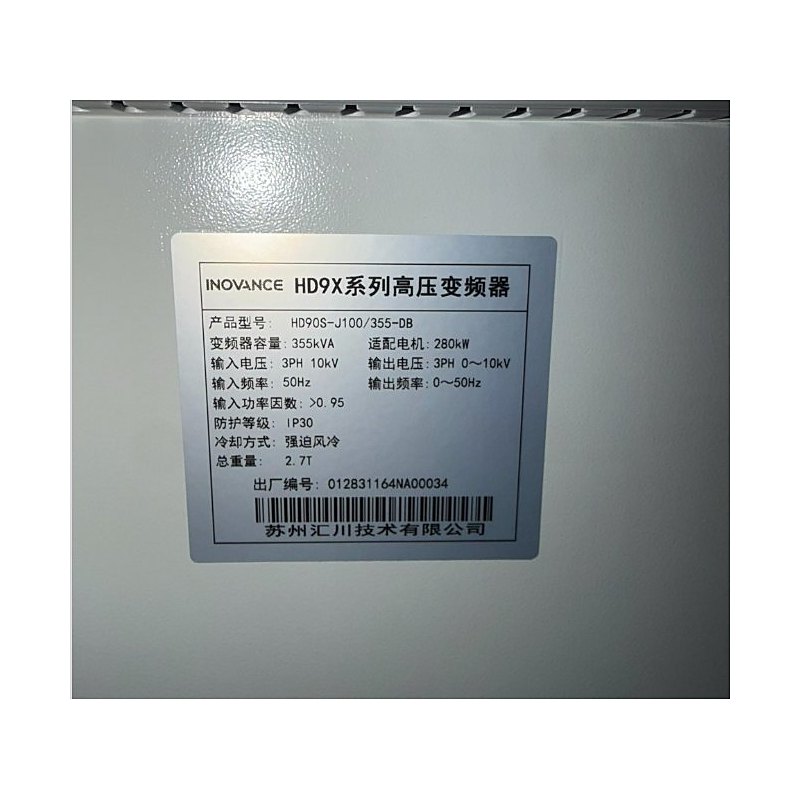

接到客户委托：一台汇川（INOVANCE）HD9X 系列高压变频器运行中报功率单元故障，设备停机退出运行。从铭牌看，该机型号 HD90S-J100/355-DB，容量 355kVA，适配 280kW 电机，输入 10kV，输出 0～10kV、0～50Hz，强迫风冷，整机 2.7 吨。客户现场排查发现多个功率单元告警，委托我司对功率单元及控制系统进行检修。
检测与维修

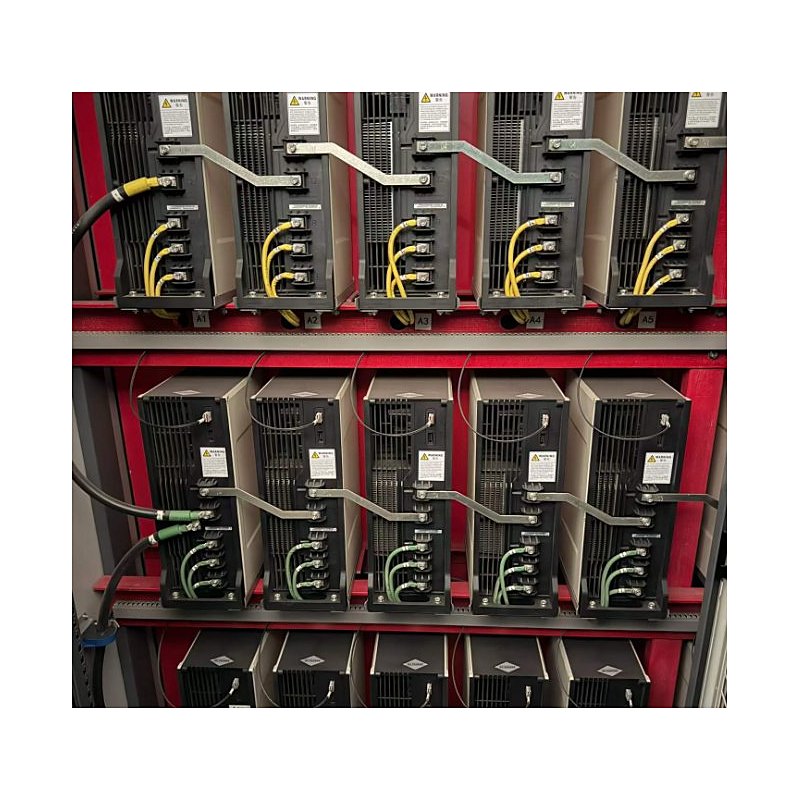

设备到厂后先做整体检查，再按系统逐级排查。功率单元部分：将各单元从柜内抽出，逐台拆解检测——输入整流桥、逆变 IGBT 模块、驱动板、直流母线电容、单元散热风机与温度采样回路，找出故障与参数劣化器件，按原型号更换，并对各单元清洁除尘、紧固功率与光纤连接。

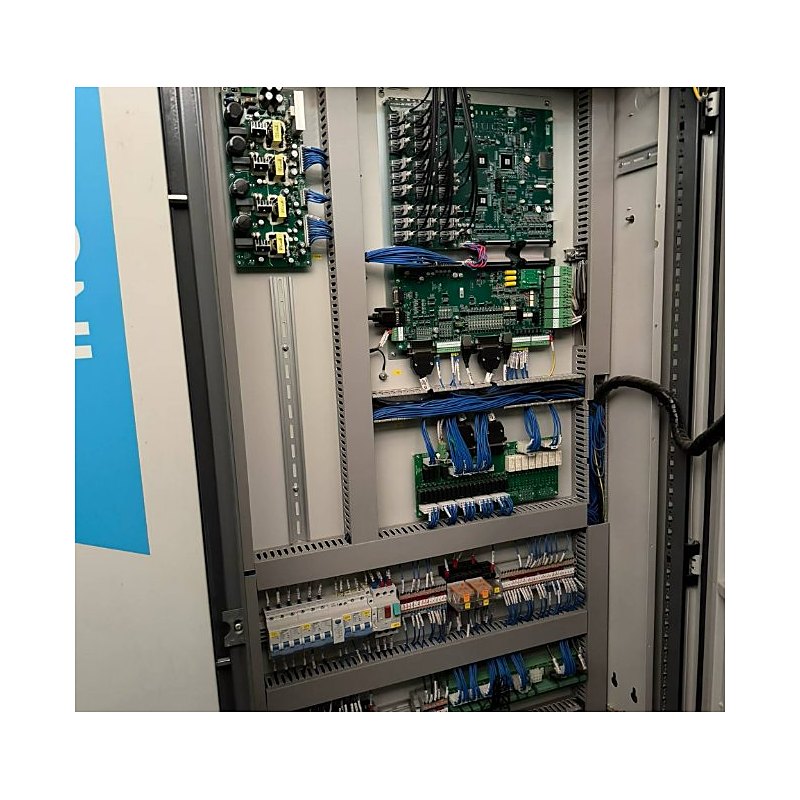

控制柜部分：主控板、IO 接口板、各功率单元通讯光纤回路逐一校验，排查是否存在因单元故障引起的通讯连锁异常；同时检查柜内开关电源、继电器与端子排接线，紧固松动端子，清理粉尘，确保控制回路可靠。
测试与交付
修复后先对功率单元逐台台架测试：整流、逆变输出波形正常，驱动信号稳定，母线电压均衡，温升在允许范围内。随后整机上电联调，逐个单元投运确认通讯与状态采集正常，模拟运行无告警。设备回装后带载运行平稳，输出电压电流波形正常，客户确认恢复生产。
维修提示
高压变频器功率单元故障多由 IGBT 损坏、驱动板元件老化、母线电容鼓包失容、散热风机堵塞或粉尘积聚引起，常表现为单元告警、输出缺相或过流跳闸。建议结合定期停电检修对功率单元除尘清洁、检查风机与滤网、紧固功率母排与光纤接头；发现单元告警尽早送检，避免单个单元故障扩大连带损坏相邻单元。如需汇川高压变频器维修、功率单元及控制板检修服务，可联系陕西索维电气。
