案例背景

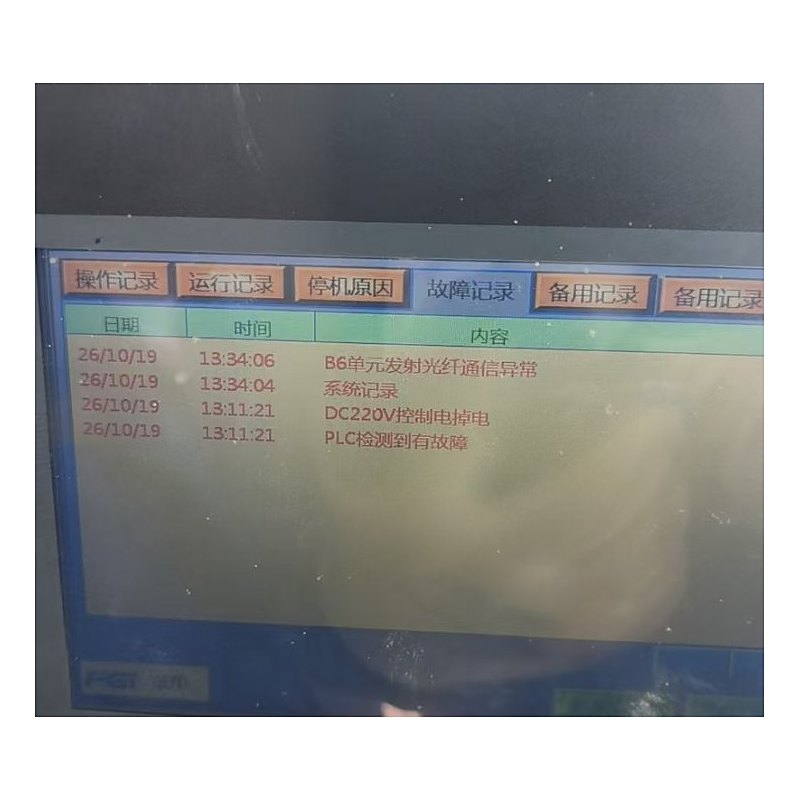

接到客户委托：一台新风光高压SVG（无功补偿装置）运行中故障停机，触摸屏故障记录显示 26/10/19 13:11 报“DC220V 控制电掉电”“PLC 检测到有效故障”，13:34 再次报“B6 单元发射光纤通讯异常”，装置无法正常投入，影响厂内无功补偿与功率因数，委托我司检修。
设备到场后开盖检查：先核对故障记录与实际接线，重点排查 B6 功率单元。拆出单元内发射板与驱动板，逐项检测：光纤发射头与光缆插接、发射板供电与信号电路、驱动板各路输出，同时排查 DC220V 控制电源回路。检测确认发射板存在器件损坏，导致光纤通讯信号异常，控制电源回路部分元件一并老化失效。对损坏器件进行更换，板卡彻底清洁除尘，处理后对检修点位逐一标记复核。
检测与维修

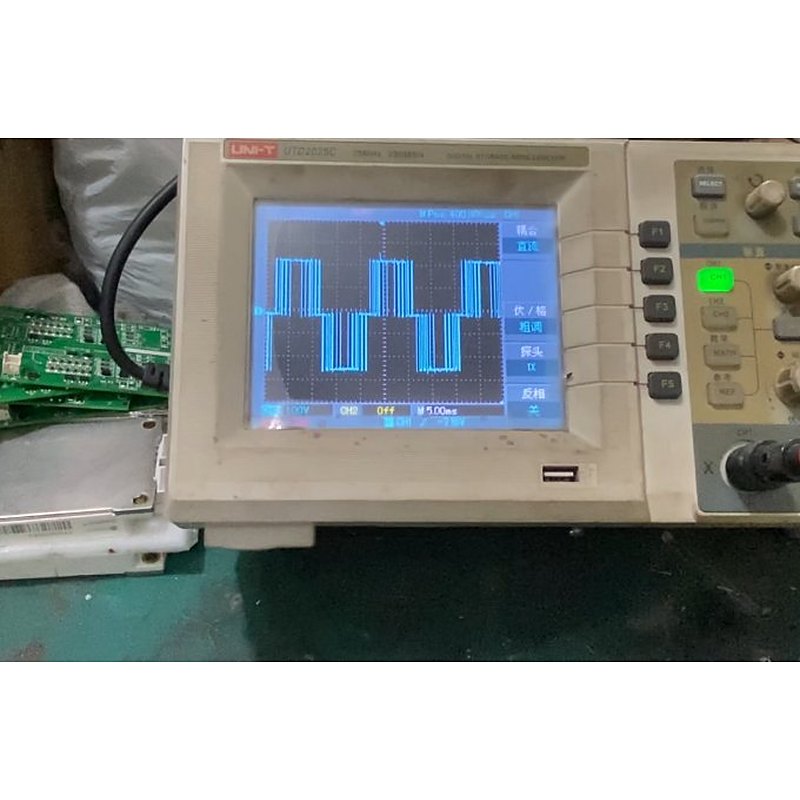

修复后先做台架测试：将板卡单独上电，用示波器检测驱动脉冲输出，脉冲宽度与间隔一致、波形边沿干净无缺失、无毛刺干扰，各路输出一致，确认驱动与通讯部分工作正常。
测试与交付
板卡装回功率单元，光纤插接到位后整机上电：B6 单元发射光纤通讯异常告警消除，DC220V 控制电压稳定无跌落，PLC 自检无有效故障，SVG 正常投入运行，无功输出与响应正常，交付客户恢复使用。
维修提示
本次案例提示：SVG 功率单元的光纤通讯故障，常见原因包括发射板器件老化、光纤头污损或控制电源（如 DC220V）波动，且故障记录往往成组出现，建议先读全故障记录再动手。日常可结合停电检修清洁光纤头、检查控制电源回路与风扇散热；出现单元级告警应尽快停机送检，避免功率器件连带损坏。如需新风光 SVG 维修、高压无功补偿装置检修服务，可联系陕西索维电气。
