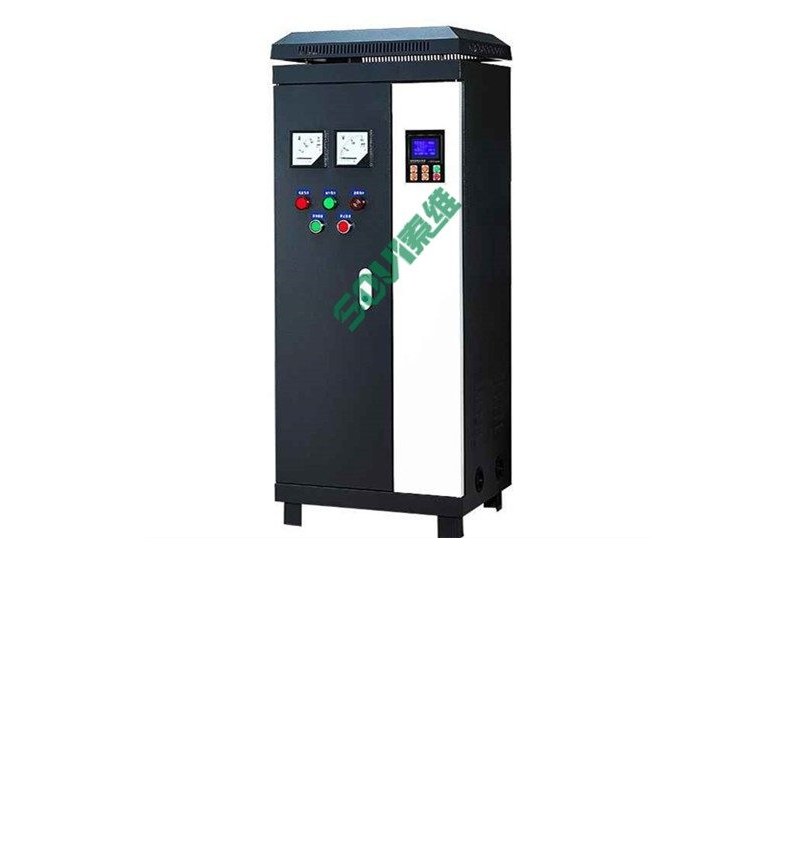

产品概述
电机软启动控制柜，主要用于各类大功率电动机启动，利用软启动取代传统的启动方式，实现平滑启动，降低启动电流，减少电机启动时，较大电流对电机的机械冲击，及对电网的冲击，改善用电质量，节约能源。
利用堵转保护和快速保护避免机械故障或堵转阻塞造成电动机过热而烧毁，减少因较大电流造成的压降，影响其它用电器，减少磨损，延长电机的使用寿命，节约机械的维修费用。
电机软启动控制柜，主要用于接收液位控制仪(器)所输出的高、低水位控制信号，控制液泵电动机的自动开起与停止，其控制形式有全压起动、降压起动、软起动、变频控制等。
- 电源电压:AC380V 、50Hzo
- 控制对象:不大于320 千瓦的三相异步电机。
- 在下列情况下能可靠工作:① 海拔高度不超过1000 米。② 周围环境温度不大于45 ℃ ，不低于-30 ℃ 。 ③空气相对湿度不大于85 %% ( 20 ℃ 士5 ℃ )。④ 在无爆炸危险的介质中，且无导电尘埃及腐蚀性气体。
调试与使用方法
该系列控制柜(箱)控制回路中，既设自动控制亦有手动控制，还具备过流、过压、欠压、缺相保护及事故报警功能，本产品使用前，必须按电气原理图复核后接线，按照电动机实际要求调整相应元件设定值，然后起动。
- 自动操作:接通电源，电源指示灯亮，将转换开关转至”自动”位置，检查控制柜(箱)所控制的电机是否按液位控制仪的指令动作。当液位达到控制液位时，对应液位指示灯发光，相应的限位控制继电器常开触点自动闭合，二次控制回路自动接通，电机起动，同时运行指示灯亮。当水位达到停止水位时，对应的指示灯发光，液位测控仪的对应限位控制继电器常闭触点断开，二次控制回路开路，电机停止工作，运行指示灯熄灭。
- 手动操作:接通电源，电源指示灯亮，将转换开关转至”手动”位置 ，按下起动按钮，电机开始运转，运行指示灯亮，按下”停止”按钮，电机停止运转，其运行指示灯熄灭。
- 不论采用何种控制方式，当达到极限水位时，其超限水位信号触点接通，二次控制回路失电，使电机停止运转，并发出声光报苦信号。在电机运行过程中如有事故出现，事故指示灯亮，电铃自动报苦，这时，按下停止按钮，迫使电机停止工作。
- 供水型:低水位开泵，高水位停泵。
- 排水型:高水位开泵，低水位停泵。
- 联锁型:当其它水泵与消防水泵共用水池时，须设消防联锁;群体建筑多个 水箱的水位联锁控制。
- 单台泵液位控制。
- 两台泵，一台工作、一台备用的液位控制。
与变频器，实现多台水泵联动，完成水位测控或保证水压恒定。

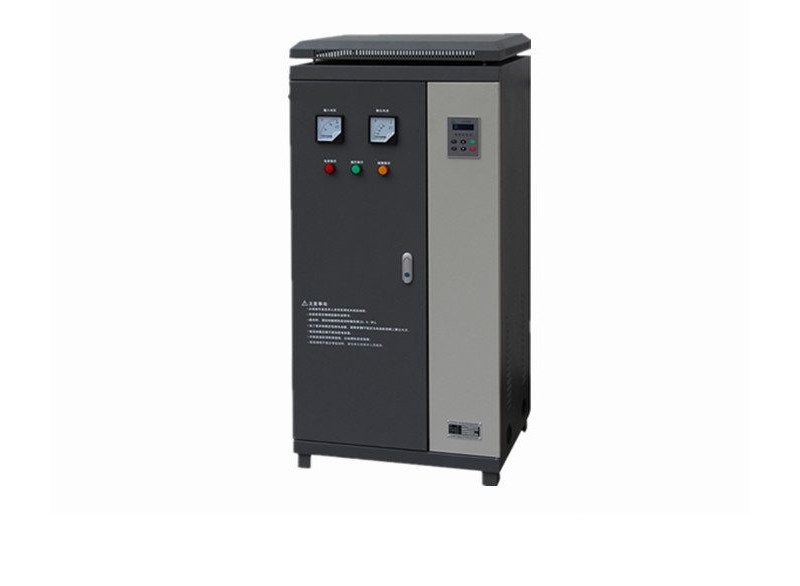

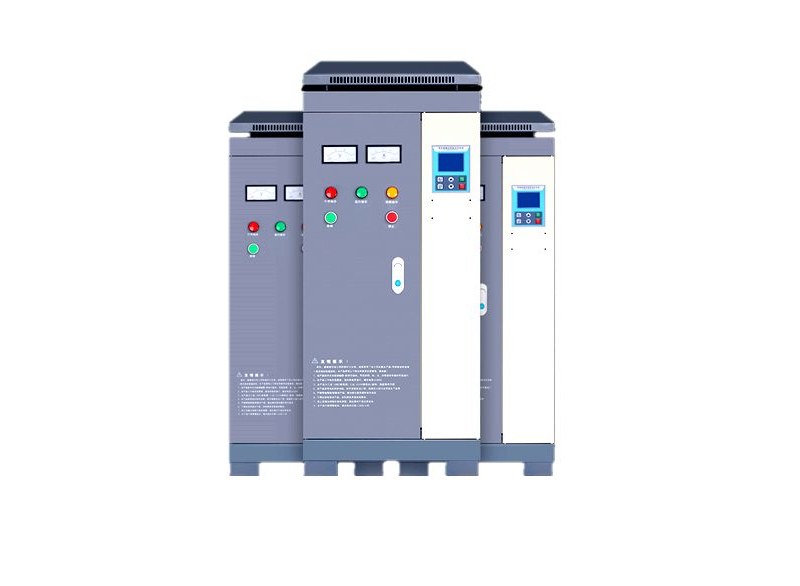

电机软启动控制柜的分类
、水泵软起动柜等等
一拖一电机软启动控制柜、一拖多电机软启动控制柜、一用一备电机软启动控制柜、两用一备软起动柜等等
柜体配置与交付
电机软启动控制柜按现场电机功率、控制方式与安装环境定制：柜体尺寸、进出线方式、防护等级（IP30/IP54）、散热方案按项目确定，主要元件可选正泰、德力西、施耐德、西门子等品牌，也可按甲方指定品牌成套。
出厂前完成接线检查、绝缘测试与通电调试，随机提供原理图、接线图、端子说明与合格证；西安及周边可安排现场指导安装与调试，外省发物流并提供远程调试支持。
选型需要确认的信息
- 电机额定功率、电压、额定电流，以及起动方式要求（直接启动、星三角、软启动、变频）
- 控制方式：就地或远程、自动或手动、是否需要 PLC 与触摸屏
- 信号与通讯：4-20mA 模拟量、Modbus RTU/TCP、以太网接入
- 安装环境：室内或户外、粉尘、湿度、海拔、是否要求防爆
把电机铭牌照片与配电柜现场照片发过来，即可给出配置清单、柜体尺寸与报价，一般当天回复。
