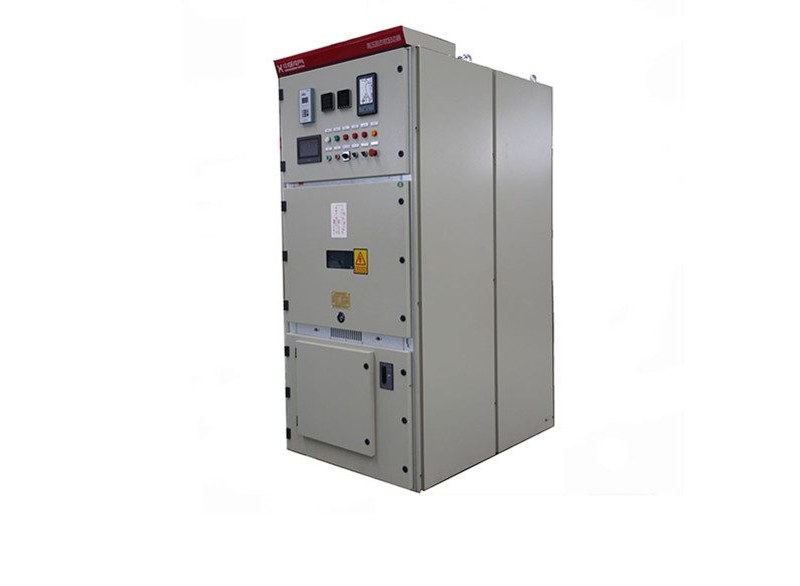

三合一高压固态软启动柜

产品概述

一体式高压固态软起动装置是集成了开关柜、高压、旁路真空接触器三合为一的设计，整体尺寸小，安装方便，可实现与其他高压开关柜的并柜要求。

一体式高压固态软起动装置功能及特点:● 柜体采用仿KYN28柜体结构，材料采用覆铝锌板，经多重折弯工艺组装而成，高低压分离，安全性高;● 柜体与标准开关柜一致，可方便实现与现场其他高压开关柜并柜，使整体系统布局合理美观，高可靠的连锁装置，满足“五防”要求。;● 柜体内部配置包括了微机综合保护器、网侧真空断路器、旁路真空接触器和三相可控硅阀组，无需再另配开关柜;● 软起动控制系统采用高性能微控制芯片，使装置的控制实时高效、可靠性高、稳定性好；

● 柜内配有防凝露防腐蚀措施，面门装配观察窗，高压室具有泄压通道，保证人身安全；

• ● 保护功能：微机综和保护器保护功能，软起动控制系统保护功能：晶闸管静态、动态均压，缺相、过压、 欠压、起动过流、运行过流、起动过载、运行过载、欠载、电流不平衡、起动超时、外部输入故障检测等，保护动作时间可设置；
• ● 多种起动停车方式：电流限流+斜坡起动、限流起动、点动、突跳+电压斜坡起动等，自由停车和 软停车方式可供选择；
• ● 显示功能：中文大屏幕液晶显示系统，操作简便，更具人性化；
• ● 通讯功能：完全电气隔离RS485通讯，MODBUS RTU协议，可采用上位机进行集中控制；

● 具备外控起动、停车、复位输入和故障、旁路、可编程继电器输出，具有4-20mA模拟量输出。

柜体配置与交付

三合一高压固态软启动柜按现场电机功率、控制方式与安装环境定制：柜体尺寸、进出线方式、防护等级（IP30/IP54）、散热方案按项目确定，主要元件可选正泰、德力西、施耐德、西门子等品牌，也可按甲方指定品牌成套。

出厂前完成接线检查、绝缘测试与通电调试，随机提供原理图、接线图、端子说明与合格证；西安及周边可安排现场指导安装与调试，外省发物流并提供远程调试支持。

选型需要确认的信息

• 电机额定功率、电压、额定电流，以及起动方式要求（直接启动、星三角、软启动、变频）
• 控制方式：就地或远程、自动或手动、是否需要 PLC 与触摸屏
• 信号与通讯：4-20mA 模拟量、Modbus RTU/TCP、以太网接入
• 安装环境：室内或户外、粉尘、湿度、海拔、是否要求防爆

把电机铭牌照片与配电柜现场照片发过来，即可给出配置清单、柜体尺寸与报价，一般当天回复。
