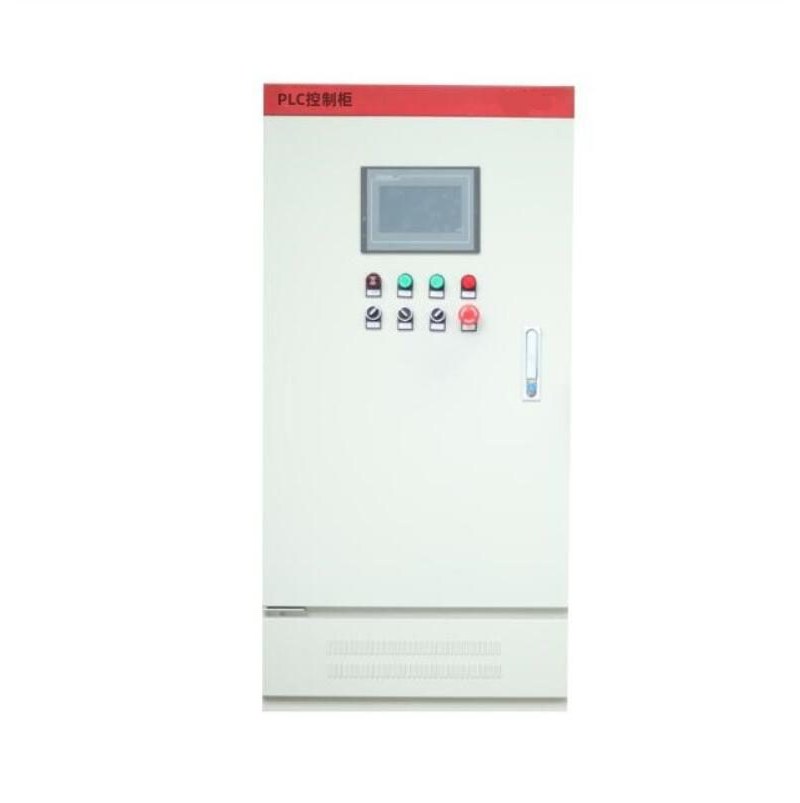

换热站PLC控制柜（西门子S7-1200）

换热站PLC控制柜以市场占有率高、性能稳定的西门子S7-1200控制器为核心，自带以太网接口，支持市面常见通信协议，并通过两路对外RS485接口与流量仪表、变频器、电表等设备通讯，可实现换热站的无人值守自动运行，是集中供热系统自动化的核心控制单元。

供电与可靠性设计

柜内仪表与PLC模块供电相互独立，提高供电安全性与可靠性；模拟量通道采用独立保险设计；UPS容量1kVA，断电后可维持系统运行30分钟以上；电源侧配置抗干扰措施，独立设置安全地排与抗干扰地排；I/O信号通道预留约10%%余量，线槽宽度按扩展需求配置。

主要功能

• 数据采集与显示：温度、压力、流量、频率、电能等运行参数实时采集显示；
• 自动控制：按二网供回水平均温度、回压、温差自动调节调节阀、电磁阀等执行机构；
• 报警保护：数据超限报警、异常停机报警与超限保护性停机；
• 运行模式：并网/孤岛自动切换，支持个性化温度曲线；
• 参数管理：参数本地/远程设定，具备巡检签到功能；
• 通讯：支持TCP/IP及RS485/Modbus通信，可接入供热监控平台。

控制策略

采用复合型控制策略：以二级网供回水平均温度控制一级网电动调节阀为核心，一级网恒流量控制为辅；一补二恒压补水与补水泵上下限补水策略；二网循环泵以供回水温差控制为主、压差控制为辅。控制算法采用模糊PID，响应快、精度高、抗干扰与恢复能力强，可有效解决供热大滞后系统的控制精度与稳定性问题。系统支持手动、独立自动、远程自动等多种运行模式，并按分级权限管理操作权限。
