电机测功柜现场调试案例

项目背景

客户需对批量生产的电机进行出厂负载测试，要求测功柜能够实时读取三相电压、电流、有功功率与功率因数，并按被测电机功率段切换测量量程。我司为其定制电机测功柜并完成现场安装调试，本文记录调试完成后的实拍与实测数据。

柜内配置

测功柜测量部分选用青智 8962C2 电参数测试仪，支持稳态与动态数据切换、锁定、波形与谐波查看；面板设置四档电流测量指示（500A、100A、25A、5A，对应电流倍率 100.00、20.00、5.00、1.00）与档位切换开关，按被测电机容量选择量程，兼顾大小功率电机的测量精度；主回路配置断路器与接触器，控制回路具备启动、缓停等操作按键，可直接对接测功加载装置。

实测数据

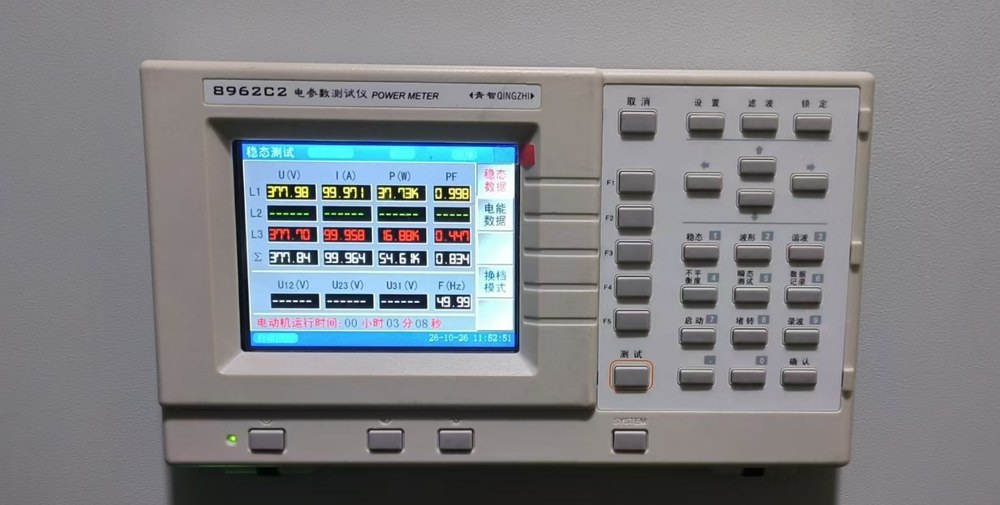

带载稳态测试时，面板直读三相电压约 371.98～371.70V，电流约 99.97A，有功功率约 37.13kW，功率因数 0.998，电压与电流波形无异常畸变；仪表自带电机运行时间计时功能，本次试运行计时 3 分 08 秒，期间各项参数平稳无漂移，测量档位切换正常，测试数据满足出厂检验要求。

调试提示

测功柜调试需注意：量程档位应与被测电机功率匹配，小功率电机用大倍率档会损失测量精度；测试线压接必须可靠，大电流回路松脱会引起读数跳动甚至发热；测试仪的电压、电流信号线应与主回路动力线分开布线，避免干扰；长期使用后应定期校验仪表精度。如需电机测功柜、老化测试柜定制与现场调试，可联系陕西索维电气。
