这是一个很有意思的故障：设备本身没有坏，参数也基本正常，但软启动器在启动、停止时频繁报警，有时运行中也报警，而且同一批除尘设备全都出现相同现象。最终查出的原因出乎意料——问题出在一根穿心而过的信号线上。
故障现象

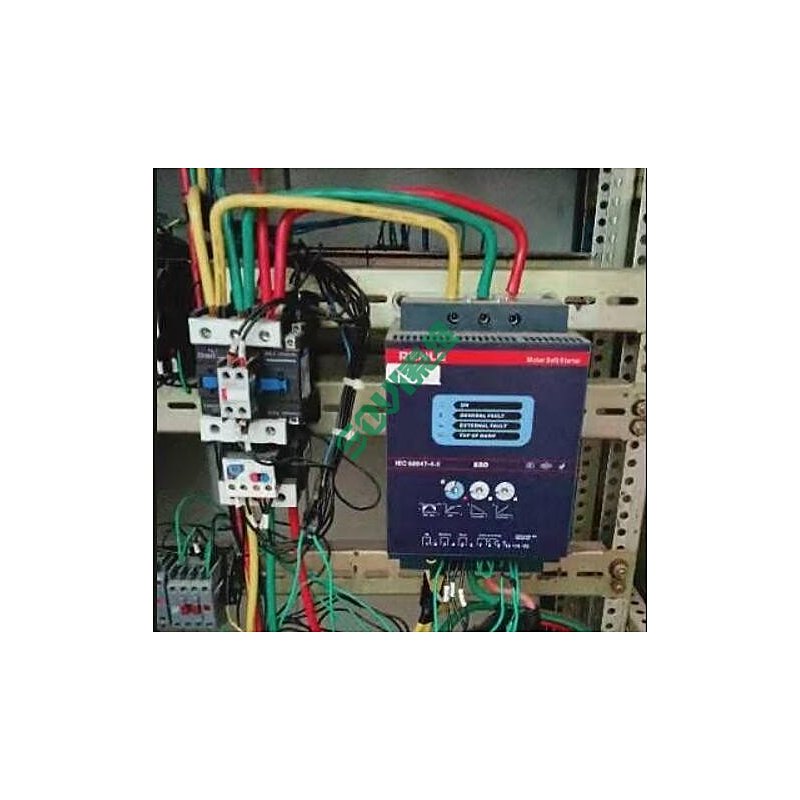

山西某企业除尘设备上的大功率电动机，配套使用的是上海雷诺尔公司生产的 SSD 系列经济型软启动器。设备投运后，每当启动或停止时软启动器经常报警，有时正常运转中也会报警，并且这些除尘设备都存在同样现象。
由于该系列软启动器智能化程度不高，报警时面板没有明确的故障代码，当时用户也没看出到底报的是什么警。
排查过程
先看外部线路：除了三相电源进线（算地线共三根）、启动停止三根线、控制接触器线圈的两根线，剩下的保护线路只有接在热继电器副触点上的两根线，接线非常简单，几乎没有可怀疑的地方。
最初的怀疑方向是温度过高，但打开柜门通风运行，故障依旧，可以排除；接着怀疑热继电器副触点接触不良，更换处理后也不见效；又考虑是不是软启动器供电质量不好、受到干扰，做了相应处理后故障仍然存在。
无奈之下把软启动器拆开研究，发现内部结构上有个关键点：过热保护和外部过流保护是同一个回路，即内部贴在散热片上的热元件与外部热继电器副触点串在一起，共同控制一个光耦，属于弱电控制；而控制接触器线圈的是一个小继电器，按理说与信号电路是隔离的，不应该产生干扰。启动、停止也分别控制两个光耦，同样是弱电控制。
真正的故障点
初步分析干扰只能是从启动停止接口或保护接口串进去的。但启动停止按钮只是触发一下就断开，难以形成持续干扰，因此更可能是从保护接口进入的误报信号。
进一步观察接线走向，问题清楚了：主接触器是通过一小段铜排连接到下方的热继电器，而软启动器保护线接在热继电器副触点上端，这根线正好从主接触器与热继电器之间的一小段铜排中穿过；下端那根线则直接回到软启动器。这样一来，软启动器保护回路中相当于有了一根大电流穿心线，这段保护线本身就成了一个电流互感器（CT）。
每当启动或停止时，主回路产生的高压脉冲足以在这个"CT"上感应出一个二次脉冲，触发光耦动作，软启动器便误报故障。这也解释了为什么同一批设备全都出现同样现象——它们用的是同一种柜内布线和装配工艺。
处理结果
技术人员重新整理保护回路走线，让保护信号线不再从主回路铜排中穿过，与其他信号线分开走线槽并保持足够距离。整改后启动、停止、运行过程中报警全部消失，故障彻底排除。
这个案例提醒我们：软启动器的"故障"不一定在软启动器里。信号线与动力线并行或穿心走线，是干扰类误报警的高发原因。处理反复报警而又查不出硬件损坏的设备时，不妨先看看柜内走线——很多问题改一根线的位置就能解决，成本几乎为零。
